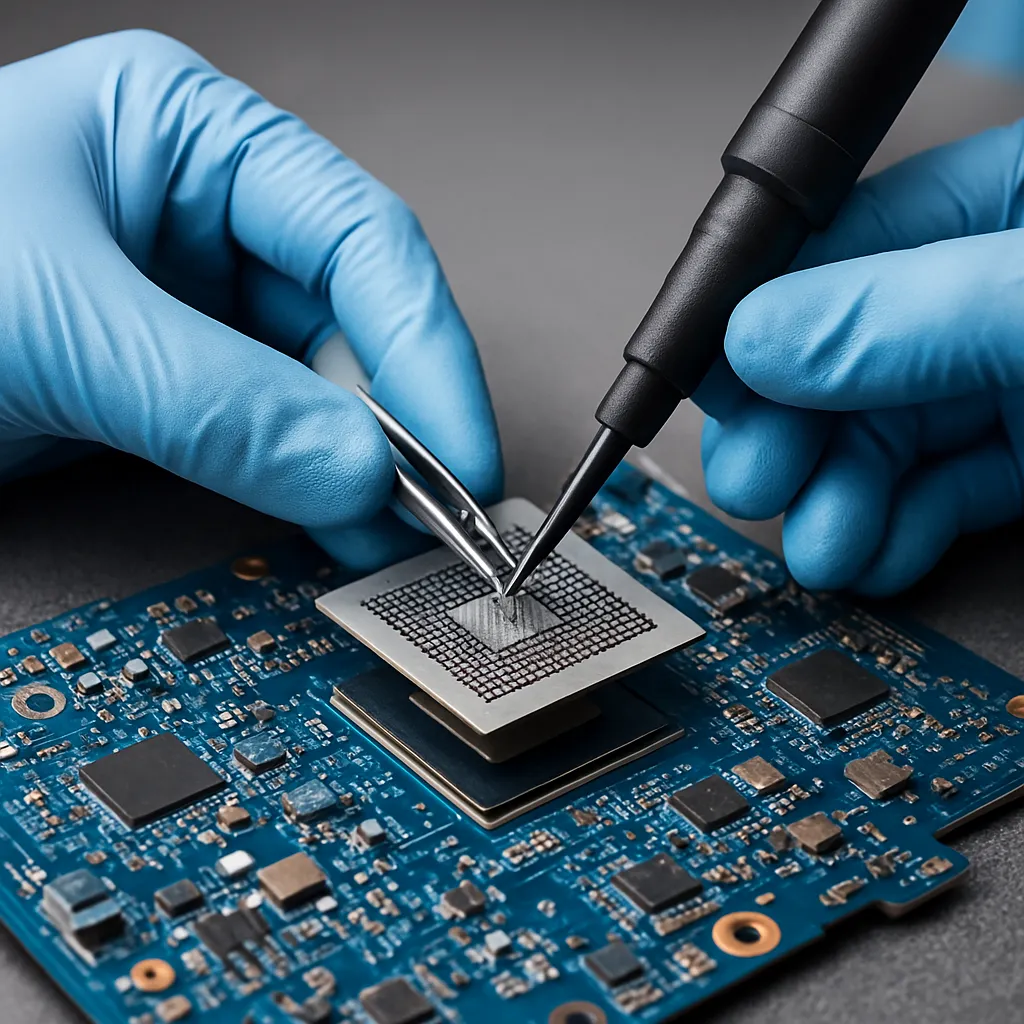

Reballing to specjalistyczna procedura naprawcza stosowana przede wszystkim w elektronice powierzchniowej, polegająca na wymianie lub odtworzeniu kulek lutowniczych na układach z obudową typu BGA (Ball Grid Array). Zabieg ten bywa kluczowy przy naprawie płytek głównych komputerów, konsol, laptopów, kart graficznych oraz innych urządzeń, w których przestrzeń i gęstość połączeń wymagają stosowania BGA. Poniższy tekst opisuje, czym dokładnie jest reballing, kiedy warto go wykonać, jakie są etapy i narzędzia potrzebne do wykonania tej operacji oraz jakie ryzyka i ograniczenia z nią związane.

Czym jest reballing i dlaczego bywa potrzebny

Termin reballing odnosi się do procesu mechanicznego i chemicznego, polegającego na usunięciu starego lutowania (kulek) z wyprowadzeń układu BGA, oczyszczeniu powierzchni oraz nałożeniu nowych kulek lutowniczych, które następnie są przetopione, aby przywrócić poprawne połączenia elektryczne między układem a płytką drukowaną (PCB). Główne przyczyny, które prowadzą do konieczności wykonania reballingu, to:

• termiczne cykle pracy powodujące mikropęknięcia w połączeniach lutowniczych,
• awarie wynikające z niewłaściwego procesu lutowania fabrycznego (słabe zwilżanie, puste mostki),
• uszkodzenia mechaniczne i korozja,
• konieczność wymiany układu BGA lub jego diagnostyka (np. testowanie poza płytką),
• wykonywanie napraw po wielokrotnych przegrzewach, które osłabiły pierwotne połączenia.

W praktyce reballing bywa alternatywą dla całkowitej wymiany układu lub płytki, zwłaszcza gdy koszt części lub dostępność komponentu są ograniczone. Dzięki reballingowi można przywrócić stabilność i nawet wieloletnią sprawność urządzeń, które inaczej trafiłyby na złom.

Kiedy stosuje się reballing — kryteria wyboru naprawy

Decyzję o wykonaniu reballingu podejmuje się po wstępnej diagnostyce. Do typowych sygnałów przemawiających za reballingiem należą:

• intermittentne (przerywane) działanie urządzenia, zwłaszcza po ogrzewaniu lub chłodzeniu,
• brak kontaktu z określonymi komponentami mimo poprawnego napięcia i zasilania,
• objawy typowe dla uszkodzenia BGA (np. artefakty graficzne w kartach graficznych, czarny ekran w laptopach),
• brak fizycznych uszkodzeń płytki, które wskazywałyby na konieczność wymiany PCB,
• po próbach prostego reflow (nadmuchiwania gorącym powietrzem) bez trwałego efektu.

Reballing jest zalecany, gdy reflow krótkotrwały (np. przy użyciu płyty grzewczej lub stacji hot-air) przynosi jedynie chwilową poprawę lub gdy producent stosuje obudowy BGA dla krytycznych układów, a ich wymiana jest kosztowna. Jednakże przed przystąpieniem do reballingu warto rozważyć alternatywy:

• prosty reflow — przy użyciu kontroli temperaturowej i odpowiedniej pasty,
• wymiana całego układu BGA — jeśli koszt i dostępność są akceptowalne,
• naprawa padów i ścieżek płytki — gdy przyczyna awarii leży w PCB, a nie w lutowaniu.

Proces reballingu krok po kroku

Reballing to wieloetapowy proces, wymagający precyzji oraz odpowiedniego sprzętu. Oto typowy przebieg operacji:

1. Diagnostyka i przygotowanie

• Identyfikacja objawów i potwierdzenie, że problem tkwi w połączeniach BGA.
• Dokumentacja położenia i orientacji układu (zdjęcia, oznaczenia), by uniknąć błędów przy montażu.
• Zabezpieczenie elementów okolicznych i przygotowanie stanowiska ESD.

2. Odpinanie (desoldering) układu

• Stopniowe podgrzewanie obszaru przy użyciu stacji rework (infrared/hot-air) lub falą podczerwieni.
• Delikatne odessanie układu z powierzchni płytki przy pomocy pęsety lub ssawki.

3. Czyszczenie i inspekcja padów

• Usunięcie resztek stopu za pomocą odtłuszczaczy, topników i pomp (wick).
• Ocena padów: czy są nienaruszone, czy wymagana jest naprawa miedzi (np. mikropęknięcia, odlupanie).
• W razie potrzeby regeneracja padów: uzupełnienie miedzi, nałożenie nowego materiału przewodzącego.

4. Przygotowanie układu i nałożenie kulek

• Usunięcie starego stopu z kul (jeżeli układ jest ponownie wykorzystywany) i oczyszczenie powierzchni BGA.
• Nałożenie nowych kulek lutowniczych metodą stemplowania przy użyciu stencil (metalowej matrycy) lub metodą pasty i kulek.
• Użycie odpowiedniego rodzaju stopu (lead-free vs. leaded) zgodnie z wymaganiami.

5. Reflow i kontrola połączeń

• Preheating płyty i zastosowanie profilu termicznego dopasowanego do użytego stopu.
• Kontrolowane przetopienie kulek, chłodzenie według profilu — unikając naprężeń termicznych.
• Inspekcja wizualna pod mikroskopem oraz rentgenowska (X-ray) w celu wykrycia mostków, pustych przelotek lub braku styku.

6. Testowanie funkcjonalne

• Podłączenie urządzenia i weryfikacja poprawnej pracy w warunkach obciążenia.
• Testy długoterminowe (jeśli to możliwe), aby potwierdzić trwałość naprawy.

Narzędzia, materiały i warunki wykonania

Wykonanie reballingu wymaga zestawu profesjonalnych narzędzi oraz przeszkolenia operatora. Najważniejsze elementy wyposażenia to:

• stacja do reworku (hot-air/IR) z kontrolą profilu temperaturowego,
• stacja lutownicza z ogrzewaniem podłoża (preheater),
• mikroskop stereo lub kamera inspekcyjna,
• stencil do aplikacji kulek lub specjalne siatki,
• pasta lutownicza, topniki i dedykowane kuleczki lutownicze (różne średnice),
• płyny do odtłuszczania i środki czyszczące,
• urządzenia do kontroli jakości: rentgen (X-ray) oraz testery funkcjonalne,
• środki ochrony ESD, wentylacja i systemy odciągu oparów.

Istotne jest dobranie odpowiedniego stopu lutowniczego. W zastosowaniach profesjonalnych dominują stopy bez ołowiu (lead-free), jednak w pewnych naprawach stosuje się stopy z ołowiem ze względu na lepszą zwilżalność i niższą temperaturę przetopu — decyzję tę należy podejmować świadomie, z uwzględnieniem norm i wymagań producenta.

Zalety, wady i ryzyka związane z reballingiem

Reballing daje realne korzyści, ale wiąże się też z pewnymi ograniczeniami i zagrożeniami:

• Zalety:
  • możliwość przywrócenia funkcjonalności kosztownych urządzeń,
  • oszczędność w porównaniu z wymianą drogiego układu lub całej płytki,
  • precyzyjna naprawa punktowa bez konieczności zastępowania innych elementów.
• Wady i ryzyka:
  • ryzyko uszkodzenia delikatnych padów i warstw PCB (delaminacja),
  • wymaga wysokich kwalifikacji operatora i odpowiedniego sprzętu,
  • możliwość powstania nowych defektów (mostki, zimne łącza) przy złej kontroli procesu,
  • koszty diagnostyki i kontroli jakości (X-ray) mogą być istotne.

Reballing a alternatywne metody naprawy

W praktyce serwisowej rozróżnia się kilka strategii naprawy połączeń BGA:

• Reflow — krótkotrwałe ponowne przetopienie istniejących kulek; metoda szybka, ale często tymczasowa.
• Reballing — pełna wymiana kulek, oferująca trwalsze rozwiązanie niż prosty reflow.
• Wymiana układu BGA — najlepsze rozwiązanie, gdy dostępność i cena części są korzystne lub gdy BGA jest uszkodzony mechanicznie.
• Naprawa padów i ścieżek — konieczna, gdy problem leży w PCB, a nie w lutowaniu.

Wybór metody zależy od diagnozy, dostępnego budżetu i oczekiwanej trwałości naprawy. Czasami reballing jest optymalnym kompromisem między kosztem a trwałością.

Kiedy nie stosować reballingu

Reballing nie zawsze jest właściwym wyborem. Sytuacje, w których lepiej zrezygnować z tej metody to:

• gdy pad jest poważnie uszkodzony lub oderwany od warstwy miedzi,
• gdy układ BGA ma wewnętrzne uszkodzenia mechaniczne lub termiczne,
• gdy koszt lub ryzyko naprawy przewyższa wartość urządzenia,
• w przypadkach, gdy wymaga się certyfikacji lub zgodności, a ingerencja w oryginalne lutowanie może naruszyć gwarancję lub normy.

Praktyczne wskazówki dla serwisantów

Aby zwiększyć skuteczność reballingu i zmniejszyć ryzyko powikłań, warto stosować się do kilku praktycznych zasad:

• zawsze dokumentuj układ przed demontażem — zdjęcia pomagają przy ponownym montażu,
• dobierz profil termiczny zgodny z dokumentacją stopu i producenta układu,
• używaj wysokiej jakości flux i materiałów lutowniczych,
• stosuj preheating, aby zmniejszyć gradienty termiczne i ryzyko delaminacji,
• po reflow wykonaj kontrolę rentgenowską, zwłaszcza przy gęsto upakowanych BGA,
• zadbaj o odpowiednią wentylację i pochłaniacze oparów — procesy lutowania generują szkodliwe związki,
• rozważ szkolenie i certyfikację dla operatorów wykonujących reballing, aby minimalizować błędy.

Kwestie środowiskowe i prawne

Prace związane z lutowaniem i reballingiem dotyczą nie tylko aspektów technicznych. Wiele państw reguluje stosowanie stopów z ołowiem oraz wymagania dotyczące utylizacji odpadów elektronicznych. W związku z tym:

• należy przestrzegać lokalnych przepisów dotyczących użycia ołowiu i substancji niebezpiecznych,
• odpadki lutownicze i chemikalia powinny być utylizowane zgodnie z przepisami,
• firmy serwisowe powinny mieć procedury BHP i ochrony środowiska oraz odpowiednią dokumentację.

Kto powinien wykonywać reballing?

Ze względu na precyzję i ryzyko związane z operacją, reballing powinien być wykonywany przez wykwalifikowanych techników w profesjonalnych serwisach. Amatorskie próby bez odpowiedniego sprzętu często kończą się degradacją płytek lub trwałym uszkodzeniem układów. Jeżeli rozważasz reballing we własnym zakresie, upewnij się, że masz:

• doświadczenie w pracy z układami BGA,
• odpowiednie narzędzia i środki ochrony,
• możliwość wykonania testów po naprawie (funkcjonalnych i rentgenowskich),
• środki na ewentualną regenerację padów lub wymianę części, gdyby naprawa nie powiodła się.

Reballing jest cenną techniką w arsenale serwisowym, pozwalającą przywrócić żywotność urządzeniom z obudowami BGA. Jego wykonanie wymaga jednak wiedzy, praktyki i odpowiedniego sprzętu — przy tych warunkach może stanowić efektywną i opłacalną alternatywę dla kosztownych wymian komponentów.
